Balansering av keramiska kullager är en avgörande aspekt vid tillverkning och tillämpning av dessa högpresterande komponenter. Som leverantör av keramiska kullager har jag själv sett vikten av att uppnå rätt balans i olika industriella miljöer. I den här bloggen kommer jag att dela med mig av mina insikter om hur man balanserar keramiska kullager effektivt.
Förstå vikten av att balansera keramiska kullager
Keramiska kullager erbjuder många fördelar jämfört med traditionella stållager, såsom högre hårdhet, lägre densitet, bättre korrosionsbeständighet och minskad friktion. Men även den minsta obalans i dessa lager kan leda till en rad problem. Obalanserade keramiska kullager kan orsaka överdriven vibration, vilket inte bara förkortar lagrets livslängd utan också påverkar hela maskinens prestanda. Till exempel i höghastighetsapplikationer som verktygsmaskiner eller elmotorer kan vibrationer från obalanserade lager resultera i dålig ytfinish på de bearbetade delarna och felaktig positionering, vilket i slutändan minskar produktiviteten och produktkvaliteten.
Faktorer som påverkar balansen hos keramiska kullager
Flera faktorer kan bidra till obalansen hos keramiska kullager. För det första spelar tillverkningsprocessen en viktig roll. Vid tillverkning av keramiska kulor kan små variationer i storlek, form och densitet förekomma. Även en liten skillnad i viktfördelningen av kulorna i lagret kan leda till obalans. För det andra är monteringsprocessen avgörande. Om kulorna inte är jämnt fördelade i lagerbanan under monteringen, eller om de inre och yttre ringarna är felinriktade, kan det orsaka obalans. Dessutom kan externa faktorer såsom felaktig installation, slitage under drift och miljöförhållanden också påverka lagerbalansen över tiden.
Metoder för att balansera keramiska kullager
1. Statisk balansering
Statisk balansering är den mest grundläggande metoden för att balansera keramiska kullager. Det går ut på att placera lagret på en horisontell axel eller ett balanseringsställ och låta det vila. Om lagret är obalanserat kommer den tyngre sidan naturligt att rotera till botten. För att korrigera obalansen kan små vikter läggas till eller material kan tas bort från lämplig plats på lagret. Till exempel, i vissa fall, kan en liten mängd material avlägsnas från den yttre ringen av lagret med en precisionsslipningsprocess. Denna metod är relativt enkel och kostnadseffektiv, men den lämpar sig främst för låghastighetsapplikationer där de dynamiska effekterna är mindre betydande.
2. Dynamisk balansering
Dynamisk balansering är en mer exakt och sofistikerad metod, speciellt för höghastighetsapplikationer. Vid dynamisk balansering roteras lagret med hög hastighet på en balanseringsmaskin. Maskinen mäter vibrationerna och krafterna som genereras av det roterande lagret och bestämmer storleken och placeringen av obalansen. Baserat på dessa mätningar kan korrigerande åtgärder vidtas. Det finns två huvudtyper av dynamisk balansering: enkelplansbalansering och tvåplansbalansering.
- Enplansbalansering: Denna metod används när obalansen huvudsakligen är koncentrerad till ett plan. Till exempel, i vissa enkla lagerapplikationer där den axiella längden är relativt kort, kan enplansbalansering effektivt korrigera obalansen. Balanseringsmaskinen beräknar mängden vikt som ska läggas till eller tas bort på en specifik plats i rotationsplanet.
- Tvåplansbalansering: I mer komplexa lagersystem, som de med långa axlar eller flera lagerarrangemang, krävs tvåplansbalansering. Denna metod tar hänsyn till obalansen i två olika plan längs rotationsaxeln. Balanseringsmaskinen analyserar krafterna och momenten i båda planen och ger exakta instruktioner om hur man korrigerar obalansen. Detta säkerställer att lagret går smidigt vid höga hastigheter, vilket minskar vibrationer och buller.
Kvalitetskontroll i balanseringsprocessen
Som leverantör av keramiska kullager är det viktigt att upprätthålla strikt kvalitetskontroll i balanseringsprocessen. Vi använder avancerad mätutrustning och teknik för att säkerställa noggrannheten i balanseringsresultaten. Till exempel kalibrerar vi regelbundet våra balanseringsmaskiner för att säkerställa deras precision. Dessutom utför vi flera tester på varje lager efter balansering för att verifiera dess balansstatus. Vi för också detaljerade register över balanseringsprocessen för varje lager, inklusive de initiala obalansvärdena, de korrigerande åtgärder som vidtagits och de slutliga balansresultaten. Detta hjälper oss inte bara att spåra kvaliteten på våra produkter utan ger också värdefull information för ständiga förbättringar.
Tillämpningar av balanserade keramiska kullager
Balanserade keramiska kullager har ett brett användningsområde inom olika industrier. Inom flygindustrin används de i flygplansmotorer, landställssystem och flygkontrollmekanismer. Kraven på hög hastighet och hög precision för dessa applikationer kräver perfekt balanserade lager för att säkerställa säker och pålitlig drift. Inom bilindustrin används keramiska kullager i motorer, transmissioner och elfordons drivlinor. Balanserade lager kan förbättra bränsleeffektiviteten, minska buller och vibrationer och förbättra fordonets totala prestanda. Inom den medicinska utrustningsindustrin, som i höghastighets tandborrmaskiner och kirurgiska robotar, är balanserade keramiska kullager avgörande för att uppnå exakt och smidig drift.
Olika typer av keramiska kullager och deras balanseringsöverväganden
Det finns flera typer av keramiska kullager, alla med sina egna egenskaper och balanseringskrav.

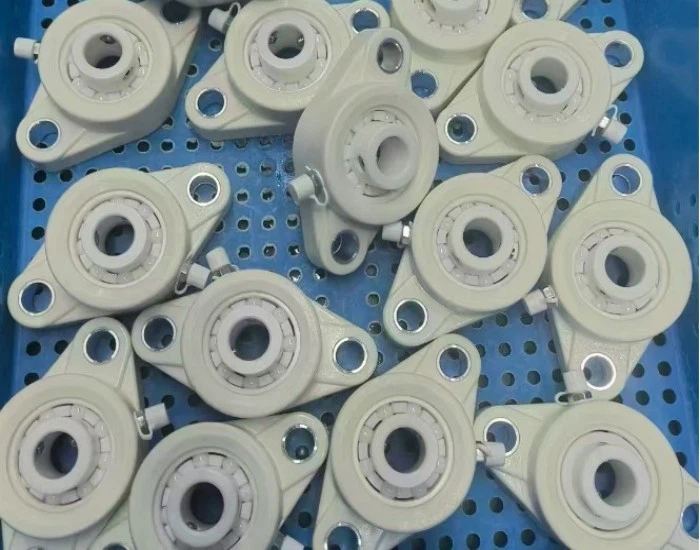

- Zirconia lager: Zirconia lager är kända för sin höga seghet och goda slitstyrka. När vi balanserar zirkoniumoxidlager måste vi ta hänsyn till de unika materialegenskaperna hos zirkoniumoxid. Densiteten av zirkoniumoxid är relativt hög jämfört med vissa andra keramiska material, vilket kan påverka balanseringsprocessen. Du kan hitta mer information omZirconia lager.
- Silikonnitridlager: Silikonnitridlager har utmärkt prestanda vid hög temperatur och låg densitet. Den låga densiteten hos kiselnitridkulor gör att även en liten obalans kan ha en relativt stor inverkan på lagrets prestanda vid höga hastigheter. Särskild uppmärksamhet bör ägnas åt precisionen i balanseringsprocessen för kiselnitridlager. Mer information omSilikonnitridlagerfinns på vår hemsida.
- Hybrid keramiska lager: Hybridkeramiska lager kombinerar keramiska kulor med stålringar. Skillnaden i materialegenskaper mellan de keramiska kulorna och stålringarna kräver noggrann övervägande under balanseringsprocessen. De termiska expansionskoefficienterna för de två materialen är olika, vilket kan orsaka förändringar i lagrets balans vid olika driftstemperaturer. För mer information omHybrid keramiska lager, besök vår hemsida.
Slutsats
Att balansera keramiska kullager är en komplex men viktig process. Som leverantör är vi fast beslutna att tillhandahålla högkvalitativa, perfekt balanserade keramiska kullager för att möta våra kunders olika behov. Genom att förstå de faktorer som påverkar balansen, använda lämpliga balanseringsmetoder och upprätthålla strikt kvalitetskontroll kan vi säkerställa att våra lager fungerar optimalt i olika applikationer.
Om du är intresserad av våra keramiska kullager eller har några frågor om balansering och tillämpning är du välkommen att kontakta oss för upphandling och vidare diskussioner. Vi ser fram emot att arbeta med dig för att tillhandahålla de bästa lösningarna för dina industriella behov.
Referenser
- Harris, TA, & Kotzalas, MN (2007). Rullningslageranalys. Wiley.
- Gupta, PK (2002). Handbok för lager: val, installation, smörjning och underhåll. McGraw - Hill.
- ASME-standarder för balansering av roterande maskiner.
