Hur påverkar radiellt spel prestandan hos ett axiallager?

Hej där! Som leverantör av axiallager har jag själv sett hur olika faktorer kan påverka prestandan hos dessa avgörande komponenter. En faktor som ofta inte får så mycket uppmärksamhet som den borde är radiell frigång. I det här blogginlägget ska jag bryta ner hur radiellt spel påverkar prestandan hos ett axiallager och varför det är viktigt för dig.

Vad är Radiell Clearance?

Innan vi dyker in i hur radiellt spel påverkar axiallagrets prestanda, låt oss snabbt gå igenom vad radiellt spel är. Radiellt spel hänvisar till mängden utrymme mellan den inre och yttre ringen av ett lager i radiell riktning. Det är i huvudsak glappet eller glappet i lagret. Detta spel mäts i tusendelar av en tum eller millimeter, beroende på vilket mätsystem som används.

Det finns olika typer av radiellt spel, inklusive normalt spel, C3 spel och C4 spel. Normalt spel är standardmängden spel för en viss lagerstorlek och -typ. C3- och C4-avstånden är större än normalt, med C4 som störst. Valet av radiellt spel beror på olika faktorer, såsom applikation, driftsförhållanden och belastningskrav.

Hur radiellt spel påverkar axiallagerprestandan

1. Lastfördelning

Ett av de viktigaste sätten att radiellt spel påverkar axiallagrets prestanda är genom lastfördelning. När ett axiallager är under belastning överför rullelementen (kulor eller rullar) lasten från den inre ringen till den yttre ringen. Det radiella spelet spelar en avgörande roll för hur jämnt denna last fördelas.

Om det radiella spelet är för litet kan det hända att de rullande elementen inte kan röra sig fritt i lagret. Detta kan leda till ojämn lastfördelning, med vissa rullande element som bär mer last än andra. Med tiden kan detta orsaka för tidigt slitage och fel på lagret. Å andra sidan, om det radiella spelet är för stort kan rullelementen ha för stor rörelsefrihet, vilket också kan resultera i ojämn lastfördelning och ökad vibration.

Till exempel, i en höghastighetsapplikation, kan ett litet radiellt spel vara att föredra för att säkerställa att de rullande elementen förblir i kontakt med löpbanorna och bibehåller en stabil lastfördelning. I en applikation med låg hastighet och hög belastning kan dock ett större radiellt spel vara nödvändigt för att tillgodose termisk expansion och förhindra att lagret fastnar.

2. Smörjning

Radiellt spel påverkar också smörjningen av ett axiallager. Smörjning är avgörande för att minska friktion och slitage mellan de rullande elementen och löpbanorna. Det radiella spelet bestämmer mängden smörjmedel som kan hållas kvar i lagret och hur effektivt det kan fördelas.

Om det radiella spelet är för litet kan det hända att det inte finns tillräckligt med utrymme för smörjmedlet att flöda fritt. Detta kan leda till dålig smörjning, ökad friktion och högre driftstemperaturer. Å andra sidan, om det radiella spelet är för stort, kan smörjmedlet lättare läcka ut ur lagret, vilket minskar dess effektivitet.

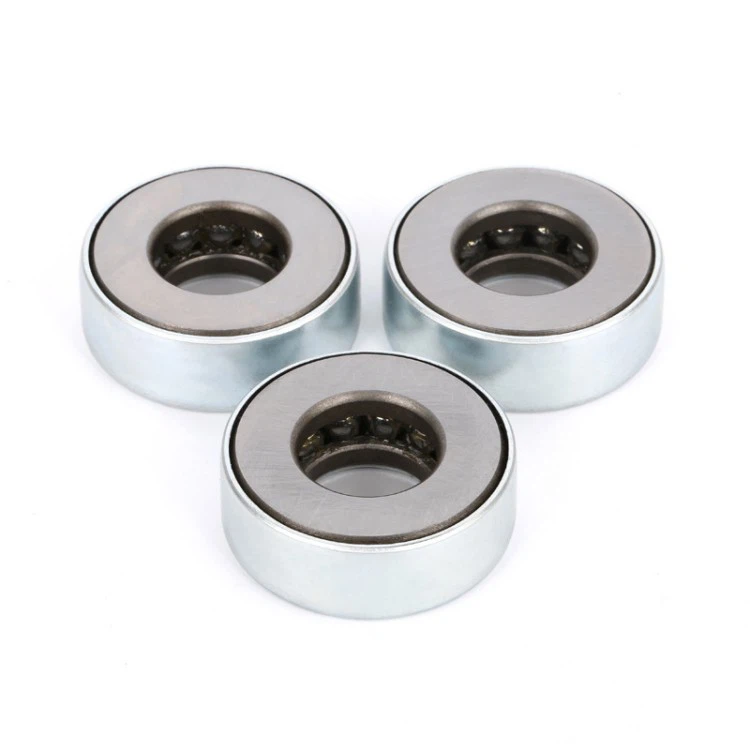

För att säkerställa korrekt smörjning är det viktigt att välja rätt radiellt spelrum för applikationen. I vissa fall kan speciella smörjmetoder eller tätningar krävas för att behålla smörjmedlet i lagret. Till exempel, enTätat axiallagerkan hjälpa till att förhindra läckage av smörjmedel och skydda lagret från föroreningar.

3. Vibrationer och brus

En annan aspekt av axiallagrets prestanda som påverkas av radiellt spel är vibrationer och buller. När ett lager är i drift rör sig de rullande elementen inom löpbanorna, och eventuella ojämnheter i rörelsen kan orsaka vibrationer och buller. Det radiella spelet kan påverka jämnheten i denna rörelse och därmed nivån på vibrationer och ljud som genereras.

Ett litet radiellt spel kan hjälpa till att minska vibrationer och buller genom att hålla de rullande elementen i nära kontakt med löpbanorna. Detta resulterar i en mer stabil och tyst drift. Men om det radiella spelet är för litet kan det också orsaka ökad friktion och slitage, vilket kan leda till högre vibrations- och ljudnivåer över tid.

Omvänt kan ett stort radiellt spel möjliggöra mer rörelse av de rullande elementen, vilket kan öka vibrationer och buller. I vissa applikationer, såsom höghastighetsmaskiner, kan överdriven vibration och buller vara ett stort problem, eftersom de kan påverka utrustningens prestanda och tillförlitlighet.

4. Termisk expansion

Termisk expansion är en annan faktor som måste beaktas när man väljer radiellt spel för ett axiallager. När lagret fungerar genererar det värme på grund av friktion mellan de rullande elementen och löpbanorna. Denna värme gör att lagerkomponenterna expanderar, vilket kan påverka det radiella spelet.

Om det radiella spelet är för litet kan den termiska expansionen av lagerkomponenterna göra att spelet minskar eller till och med försvinner. Detta kan leda till ökad friktion, slitage och risk för att lagret fastnar. Å andra sidan, om det radiella spelet är för stort, kan den termiska expansionen inte ha någon betydande inverkan på lagrets prestanda.

För att ta hänsyn till termisk expansion är det viktigt att välja ett radiellt spel som tillåter viss expansion utan att kompromissa med lagrets prestanda. I applikationer där driftstemperaturen varierar avsevärt, såsom i bilmotorer eller industriugnar, kan ett större radiellt spel vara nödvändigt för att ta emot den termiska expansionen.

Att välja rätt radiellt spelrum

Som du kan se är det avgörande att välja rätt radiellt spel för att säkerställa optimal prestanda hos ett axiallager. Här är några faktorer att tänka på när du fattar detta beslut:

• Applikationskrav: Typen av applikation, såsom hög hastighet, låg hastighet, hög belastning eller låg belastning, avgör det lämpliga radiella spelet. Till exempel kan en höghastighetsapplikation kräva ett mindre radiellt spelrum för att säkerställa stabilitet, medan en höglastapplikation kan behöva ett större spelrum för att klara lasten.
• Driftsvillkor: Driftförhållandena, inklusive temperatur, luftfuktighet och förekomsten av föroreningar, kan också påverka valet av radiellt spelrum. I tuffa miljöer kan ett större radiellt spel vara nödvändigt för att förhindra att lagret fastnar på grund av termisk expansion eller förorening.
• Belastningskrav: Storleken och riktningen av belastningen som appliceras på lagret är viktiga överväganden. En högre belastning kan kräva ett större radiellt spel för att fördela belastningen jämnt och förhindra för tidigt slitage.
• Lagertyp: Olika typer av axiallager, som t.exRostfritt axiallagerellerKombinerat nålrullager, kan ha olika krav på radiellt spel. Det är viktigt att konsultera lagertillverkarens specifikationer för att bestämma lämpligt spelrum för din specifika lagertyp.

Slutsats

Sammanfattningsvis spelar radiellt spel en viktig roll för ett axiallagers prestanda. Det påverkar lastfördelning, smörjning, vibrationer och buller samt termisk expansion. Genom att välja rätt radiellt spel för din applikation kan du säkerställa att ditt axiallager fungerar smidigt, effektivt och tillförlitligt.

Som leverantör av axiallager förstår jag vikten av att tillhandahålla högkvalitativa lager med lämpligt radiellt spel. Om du är på marknaden för axiallager eller har några frågor om radiellt spel eller lagerprestanda, tveka inte att höra av dig. Vi finns här för att hjälpa dig hitta den bästa lösningen för dina behov. Oavsett om du arbetar med ett litet projekt eller en stor industriell applikation har vi expertis och produkter för att möta dina krav. Kontakta oss idag för att starta samtalet och låt oss arbeta tillsammans för att säkerställa framgången för ditt projekt.

Referenser

• Harris, TA, & Kotzalas, MN (2007). Rullningslageranalys. Wiley.
• SKF. (2019). Handbok för rullningslager. SKF-koncernen.
• Timken. (2020). Ingenjörshandbok. Timken Company.
